ATD-CS - Аппаратура (щит) питания, управления и контроля ССО
Информация о товаре
- Аппаратура управления ATD-CS является российским аналогом немецкого щита питания и управления HLP3037..., включая программное обеспечение, сборка производится в московской области.
- Аппаратура (щит) питания, управления и контроля ССО (далее - ЩПУ) предназначена для обеспечения питания оборудования вертолетной площадки, управления и контроля его работы
- ATD-CS - ЩПУ выпускается в 3-х основных комплектациях, которые перекрывают все возможные варианты его использования
- В зависимости от требований проектировщика/заказчика возможна установка дополнительных модулей, расширяющих функционал аппаратуры управления, например: радио модуль, автоматическое переключение питания на резервную линию либо сигнал на запуск генератора и т.д.
Технические данные
- Каждый щит разрабатывается под конкретную конфигурацию подключаемого ССО
- Возможно исполнение как в варианте для установки в помещениях, так и в уличном варианте установки
- Для уличного исполнения предусматривается подогрев для защиты от конденсата и низких температур
- ЩПУ, в зависимости от размеров, бывает настенного или напольного варианта размещения
- Стандартная система питания: 3-фазное 380В. Для систем ССО с небольших количеством оборудования возможно применение однофазной системы питания
- В зависимости от технического задания аппаратура может работать как от одного, так и от нескольких вводов питания
- При работе от нескольких вводов питания ЩПУ комплектуется встроенным АВР с гибким алгоритмом и настраиваемыми параметрами работы, возможна выдача сигнала о необходимости запуска резервного дизель генератора (включение генератора при перебое в основной линии питания)
- Возможна установка дополнительных опциональных расширейний функционала ЩПУ (для версий с возможностью расширения функционала)

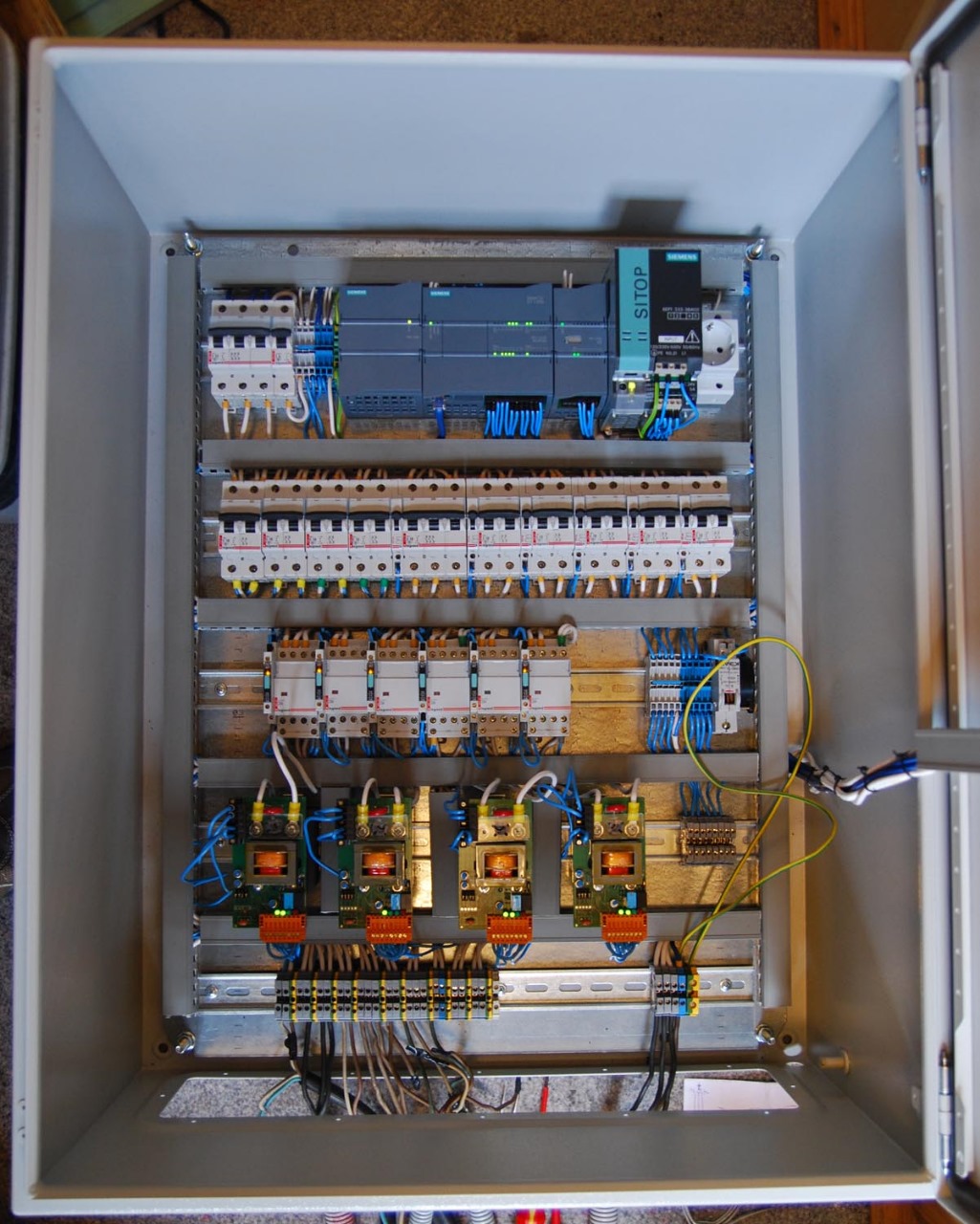

Фото
Файлы для загрузки
Нет материальнов для скачивания
Варианты конфигурации
ATD-CS-S - Базовый вариант ЩПУ - до 5 линий
- Один однофазный ввод питания, подключение второго ввода или 3-хфазное питание не предусматривается
- Работа ЩПУ без использования ПЛК - базовый функционал без возможности дальнейшего расширения или модификаций
- До 5-ти управляемых линий ССО
- Управление с кнопок на двери ЩПУ, подключение внешнего узла управления не предусматривается
ATD-CS-M - Средний вариант ЩПУ - резевный ввод, возможность расширения
- Один или два ввода 3-хфазного питания с АВР
- Основа ЩПУ - ПЛК, есть возможность частичной модификации функциональных возможностей без глобальных изменений в конструкции ЩПУ

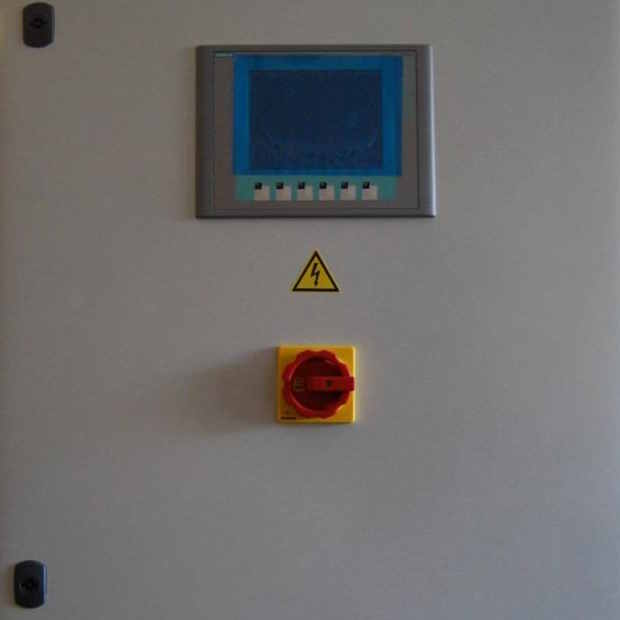

- Управление: локальная панель оператора на ЩПУ, дистанционно подключаемая панель оператора на рабочем месте диспетчера, управление с ПК, планшета, мобильного телефона
- Контроль параметров питающей сети и выходных линий питания ССО
- Защита от импульсных перенапряжений на входных и выходных линиях
- Возможность индивидуального и группового управления линиями ССО
ATD-CS-L - Расширенный вариант ЩПУ - резервный ввод, радиоканал, настраиваемые оператором варианты группового управления линиями.
- Один или несколько вводов 3-хфазного питания с АВР
- Основа ЩПУ - ПЛК, есть возможность частичной модификации функциональных возможностей без глобальных изменений в конструкции ЩПУ
- Управление: локальная панель оператора на ЩПУ, дистанционно подключаемая панель оператора на рабочем месте диспетчера, управление с ПК, планшета, мобильного телефона
- Возможность управления несколькими ЩПУ с одного рабочего места оператора
- Контроль параметров питающей сети и выходных линий питания ССО
- Защита от импульсных перенапряжений на входных и выходных линиях
- Возможность индивидуального и настраиваемого группового управления линиями ССО
- Возможность настраиваемого дистанционного включения ССО по радиоканалу в борта воздушного судна
- Возможность настраиваемой активации по сигналу с внешнего управляющего реле (например фотодатчик, реле астрономического времени)
